【产品简介】

      振动筛运动轨迹为圆形,对中细粒度的物料进行分级,是我国应用最为广泛的传统型振动筛。结构主要由筛箱、激振器.悬挂装置及电动机等组成电动机经三角皮带,带动激振器主轴回转,由于激振器上不平衡生物的离心惯性力作用,使筛箱获振动改变激振器偏心重.或获得不同振幅。

【工作原理】

  振动筛的动力装置有振动电机直接驱动和普通电机通过联轴器带动激振器间接驱动两种形式,可满足不同环境需要;筛面有金属编织网、棒条、铸造、焊接、冲孔等多种形式,筛面既有单层结构也可多层布置,可满足不同筛分作业要求。用于冶金、矿山、煤炭、建材、电力、化工等行业,尤以冶金行业用途最为广泛,是高炉槽下、焦化厂、选矿厂等常用的筛分机械。

【优势特点】

  1、由于振动筛的筛箱振动强烈,减少了物料堵塞孔的现象,使饰子具有较高的筛分效率和生产率;


  2、振动筛构造简单、拆换筛面方便;


  3、由于皮带轮小心线和轴承中心线不在同一直线上,而能够消除皮带的振动现象,减少皮带的疲劳和磨损,从而可以增大筛子的振幅,进一步提高生产率。

【产品结构】

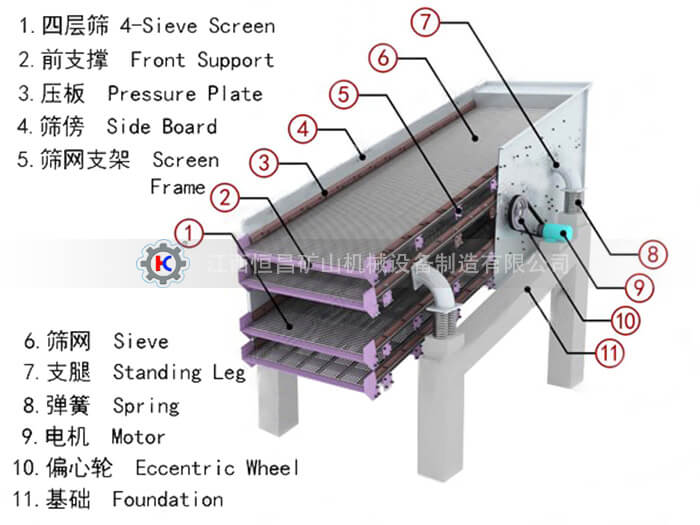

振动筛


      振动筛主要由筛箱、筛网、偏心轴、减振弹簧装置、底架等组成。


      电动机经三角皮带使激振器偏心块产生高速旋转,当运转的偏心块产生很大的离心力,激发振动筛筛箱产生一定的振幅动作,筛上物料在倾斜的筛面上受到筛箱传给的冲量而产生连续的抛掷运动,物料与筛面相遇的过程中使小于筛孔的颗粒透筛,从而实现筛分作业。

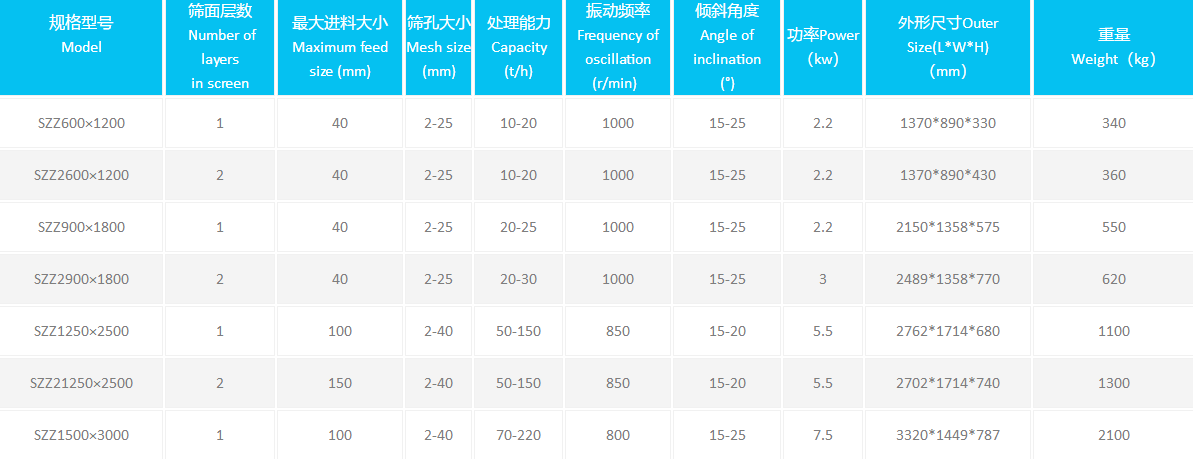

【技术参数】

振动筛参数
