【产品简介】

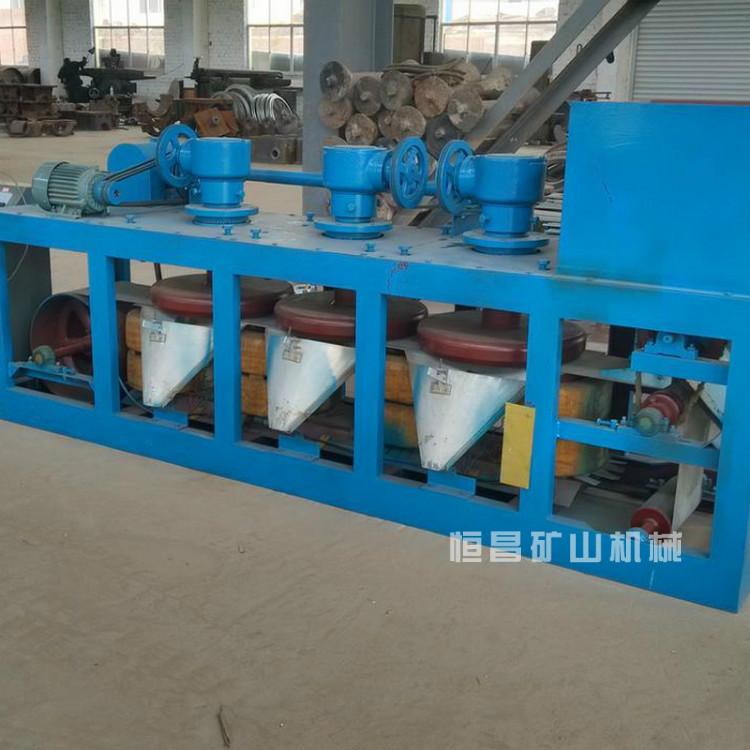

CP型三盘带式磁选机设备广泛应用于选矿、除铁、磁分离等领域，是钢铁、材料等行业的基础选别设备。磁选机从铁氧体系到 NdFeB 高磁场，规格从 d500 到 d1050*2400, 磁场从 1200 高斯到 6000 高斯，供您选择。适用于矿山、选煤厂等单位，用于三盘带式选取细颗粒的强磁性矿物或者除去非磁性矿物中混杂的强磁性矿物，该机有三种槽体：半逆流槽（ CTB ）、顺流槽（ CTS ）和逆流槽（ CTN ），分别适用于不同选别粒度及不同选别工艺的要求。三盘带式磁选机磁选机扫选区全部采用钕铁硼永磁材料组成多角度、高梯度、高场强的磁路，其表面场＞ 3000Gs 以上，磁性物回收率 ≥99.8% 。箱体设计结构合理，大颗粒清理方便自如，箱体强度大，刚度好。传动系统简单耐用 , 易于拆装，易于调整。

u=1726206128

【工作原理】

CP型三盘带式磁选机设备的特点是磁系为电磁系且磁系包角很大，为270°。为了改善导热和防止线圈受潮湿，圆筒内充有变压器油；圆筒转速较慢，每分钟5转，绕圆筒的皮带以慢速运动，磁性产品被皮带排出受到良好的脱水作用（磁性产品浓度可达65%-70%），这对重介质回收和再用是很重要的。

【优势特点】

永磁筒式磁选机与电磁筒式磁选机及三盘带式磁选机的比较。

电磁筒式磁选机及CP型三盘带式磁选机设备都是用直流电通过绕在磁极铁心上的线包激磁的，它们的构造复杂、费铜、耗电大。同时还需要专门的直流电源设备及控制系统，常烧坏线圈，操作维护不方便，检修困难，工人劳动强度大，而且处理能力低。但它的磁场强度通过改变激磁电流的大小可以进行调节。这两种设备在我国各磁选厂都已被三盘带式磁选机所代替。

CP型三盘带式磁选机设备生产能力高，适应性强，构造简单，工作可靠且操作方便，占地面积小，可多台串联使用，节省厂房高差，不用直流电，节省大量铜线，节约电能及控制设备，该机存在的问题是磁场强度不能调节。

【产品结构】

【技术参数】

三盘带式强磁选机技术参数

型号规格	单位	3PC-500	3PC-600	3PCX600
磁场强度	毫特	距带面2mm 盘齿1700	距带面2mm 盘齿1800	距带面2mm 盘齿2000
齿盘数量	个	3	3	3
磁盘直径	mm	500	600	600
磁盘转速	r/min	25~40	22—38	22—32
电源	V	380	380	380
激磁线圈	组	4	4	4
配用电机	kw	0.75	1.5	1.5
激磁功率	kw	1.5	1.6	1.6
线圈温升	°C	65	65	65
线圈额定电流	A	1.1~1.8	1.2—1.9	1.2—2.2
使用定额		连续	连续	连续
供料宽度	mm	210	300	300
原料粒度	mm	≤2	≤2	≤2
处理量	Kg/h	100~500	120—800	80—800
外形尺寸	mm	2808001220	32008701160	31509001250
质量	mm	1900	2200	2300
